CAD怎么打印出图

CAD图纸画完只是第一步，最后交付的往往是打印出来的图纸，或转成PDF发给别人。不少新手在这里卡壳：打印机选不对、比例乱了、图形缩在角落。流程很固定：Ctrl+P打开打印对话框，选打印机和图纸尺寸，窗口框选范围，设好比例和居中打印，预览后点确定。没有实体打印机的话，选"DWGToPDF"虚拟打印机，可直接输出PDF文件。下面以输出PDF为例分五步演示，照做就能顺利出图。

CAD怎么打印出图

第1步：按Ctrl+P调出打印对话框

启动画好的图纸，干脆按快捷键Ctrl+P，弹出打印-模型对话框。第一步先选打印机：在打印机/绘图仪名称下拉框里，有实体打印机就选打印机，只想出电子文件就选"DWGToPDF.pc3"这个虚拟打印机，它能将图纸干脆转成PDF。页面配置保持预设即可。

第2步：用窗口框选打印范围

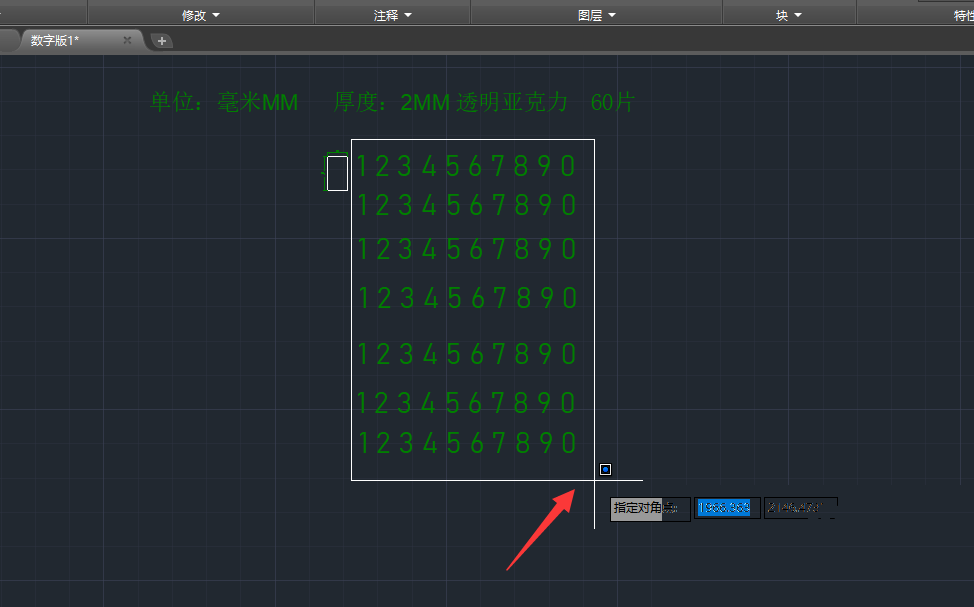

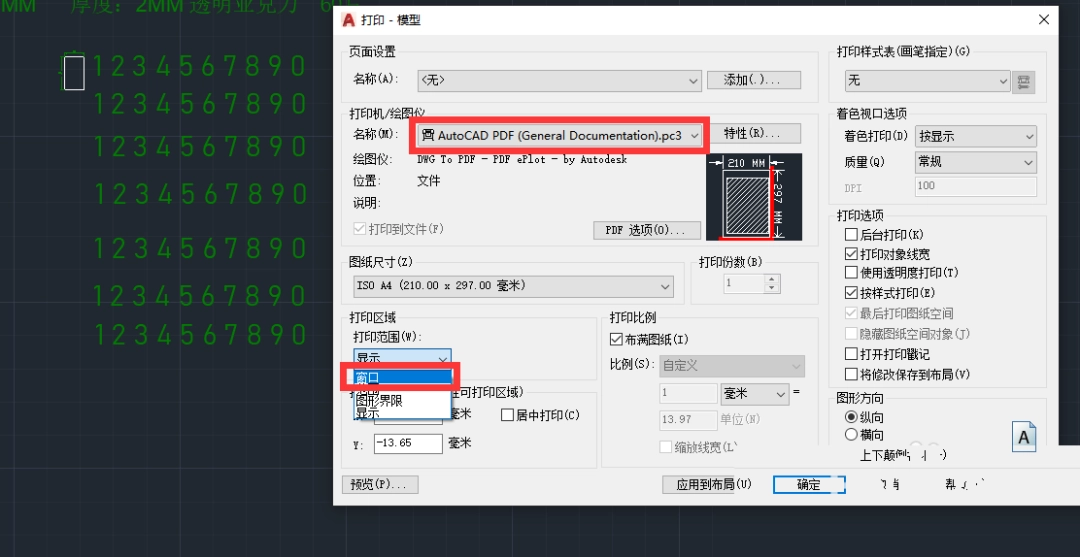

在打印范围下拉框里打勾"窗口"选项，对话框会暂时消失，回到绘图窗口。这时鼠标变成拾取框，在图纸区域从左上角拉到右下角，将要打印的图框完整框进去。框选时尽量贴着图框走，留白太多图形会显得偏小。

第3步：设定图纸尺寸

回到对话框后，在图形尺寸下拉框里选定纸张大小，常规输出图面选A4或A3，具体看图框大小和公司要求。选好尺寸后，右侧会实时显示纸张的形状预览。当心图形方向也要比对一下，横向图纸就选横向，打出来才不会歪。

第4步：设置打印比例

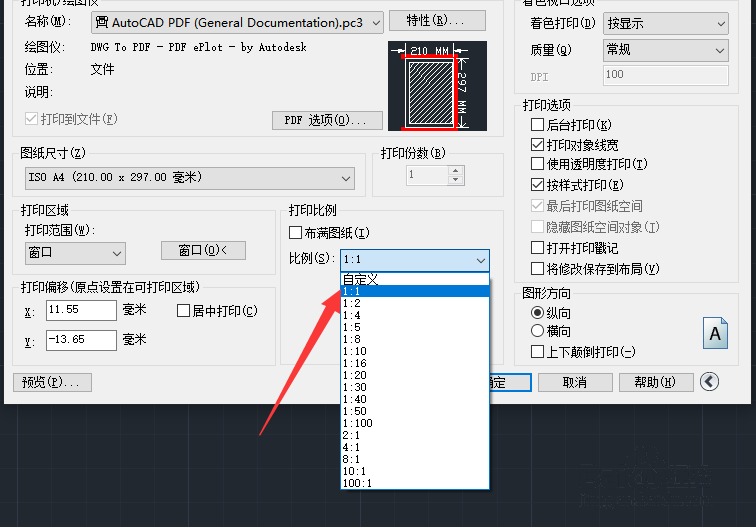

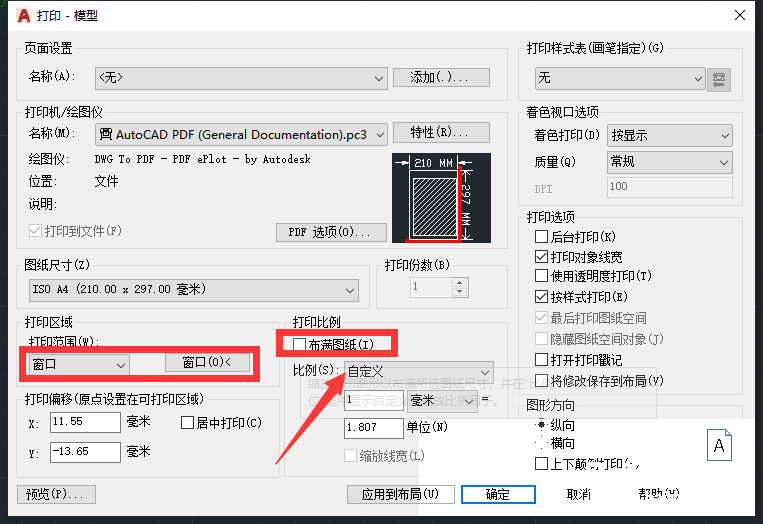

在打印比例区域，常规看图打勾"布满图纸"便可以，CAD会自行缩放让图形撑满纸张；如果是工程输出图面要求严格比例，就去掉打勾，手工选1:1或1:100这类标准比例。下拉列表里提供了常用比例，也能够自定义键入，确定下面的单位是毫米。

第5步：打勾居中打印并确定

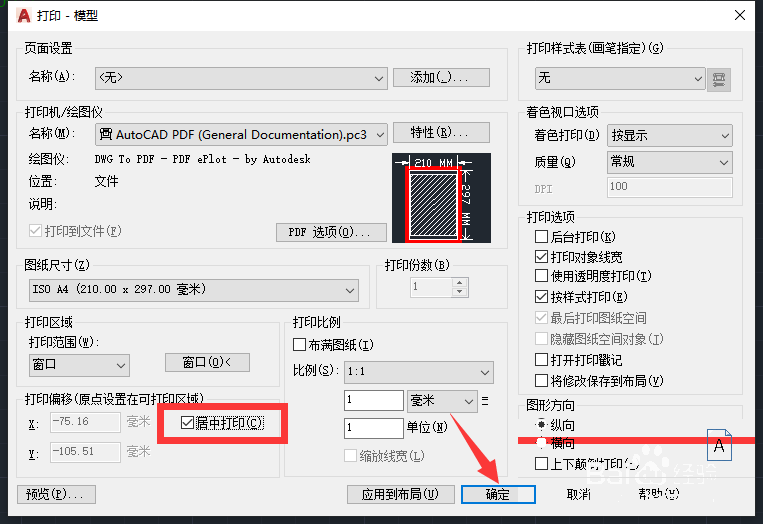

在打印偏移区域打勾"居中打印"，图形会智能摆到纸张正中间，不用手工算偏移量。所有设定完，先点左下角的"预览"按钮检查一次效果，线型、文字、范围都正常就点"确定"开启打印；选的是DWGToPDF的话，会弹出保存对话框，选好路径存下PDF就完成输出图面了。
