SolidWorks怎么生成工程图

三维模型建好后，往往还要导出一份二维工程图来指导加工与装配，尺寸、公差、粗糙度等信息都得在图纸上标注清楚，车间才能照图作业。用 SolidWorks 由三维模型生成工程图其实很省事，视图、剖面、尺寸都能自动或半自动带出，修改模型时图纸还会同步更新。下面介绍用 SolidWorks 生成工程图的具体步骤，从新建工程图到投影视图、标注尺寸一步步说清。

SolidWorks怎么生成工程图

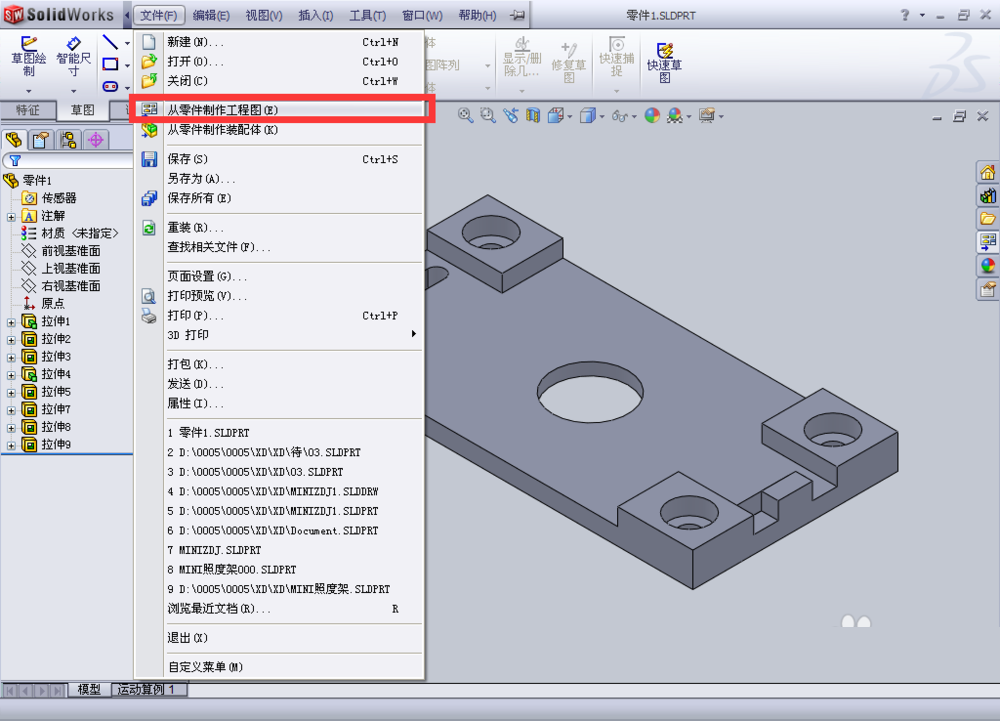

打开已建好的 SolidWorks 模型文件，点顶部菜单栏的「文件」-「从零件制作工程图」。

在弹出窗口里挑选图纸模板，例如 A3 或 A4，点「确定」。

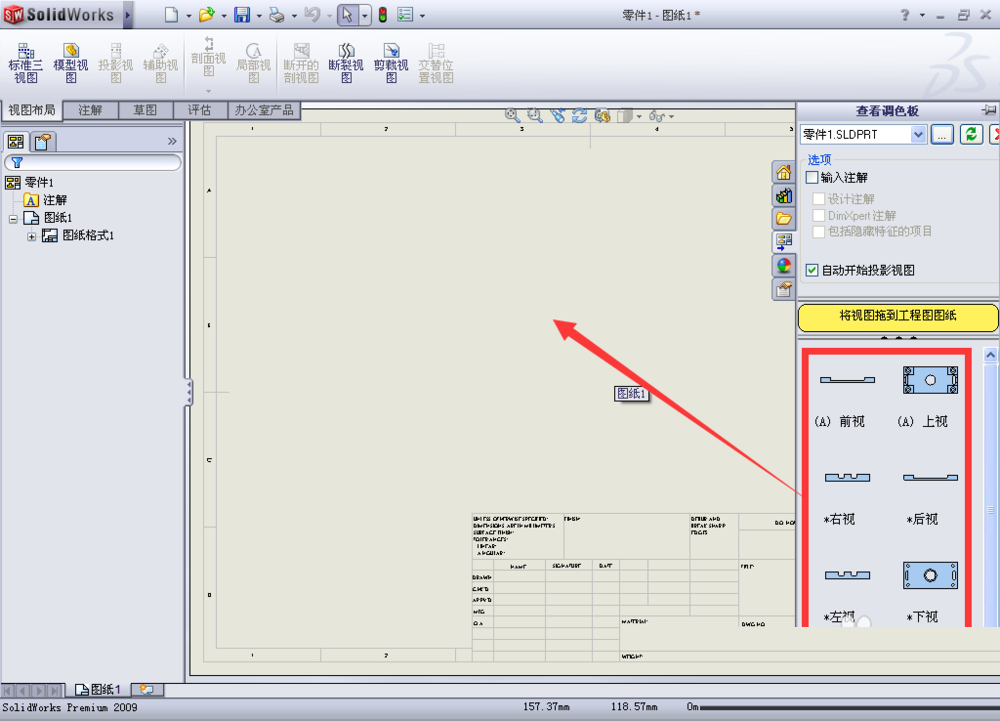

进入工程图界面后，右侧是「视图调色板」，列出了模型的各种标准视图。

将「前视图」拖到图纸上，作为主视图摆放好。

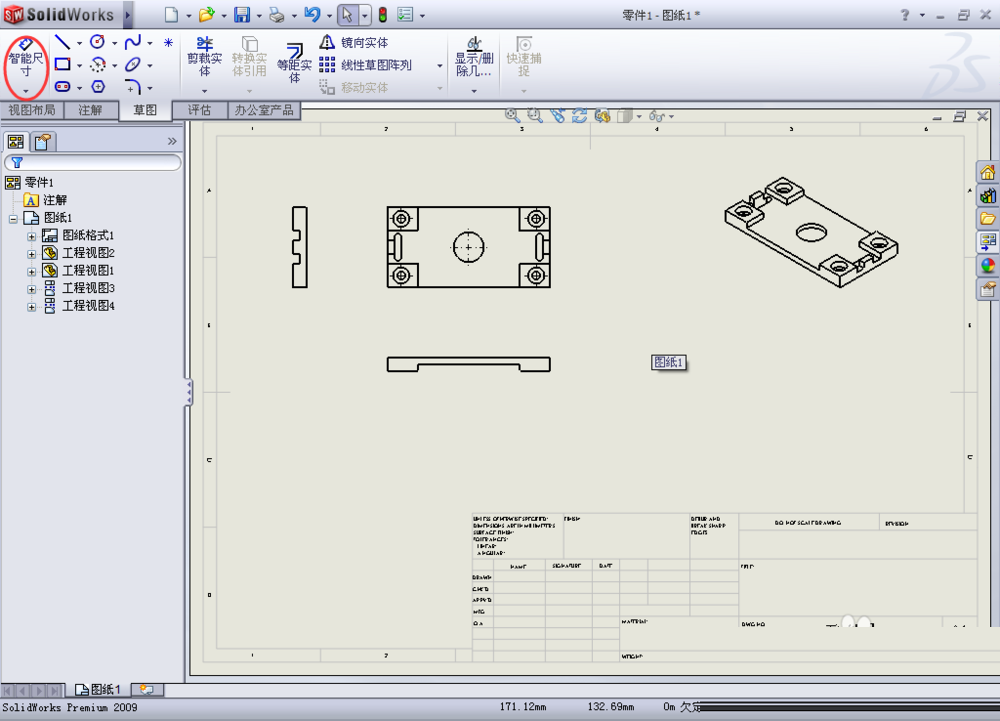

继续从调色板把「俯视图」和「右视图」拖进来，软件会按投影关系自动对齐。

用「注释」标签下的「智能尺寸」工具，给视图标注长度、直径等尺寸。

标注完成后检查一遍，点「文件」-「另存为」，存成工程图文件或导出 PDF。

这样 SolidWorks 的工程图就生成好了，三维模型直接转成二维图纸，省去了重新绘制的麻烦，不妨动手试一试。
