CAD标注尺寸教程

图纸画完过后实际上只是一半的工作，还得把各部分的尺寸标注清楚，别人才能照着它去加工或者施工。尺寸标得规不规范、位置摆得合不合理，直接影响到图纸能不能用。CAD 的标注体系实际上相当完备，线性、对齐、半径、直径、角度各类类型都备齐了，难点不在于工具少，而是不少用户并不清楚这些按键藏在哪个标签里，标注出来的字又小得看不清。接着就把 CAD 标注尺寸的完整流程和常用的几种标注类型讲一遍，从定位到标注工具到把文字调大，一步步跟着操作就好。

CAD标注尺寸教程

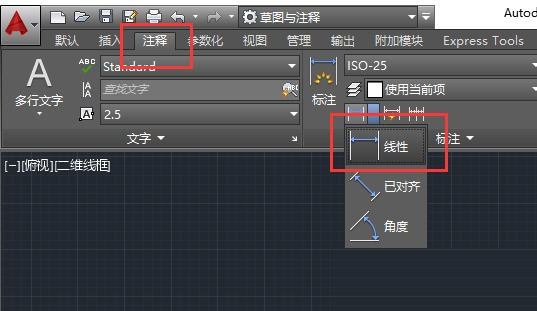

第一步，启动AutoCAD，绘制好须要标注的图形，接着点按上方菜单列的「注释」标签。

第二步，在「标注」特性组里选定「线性」，用它标注水平或垂直方向的长度；随后分别点按线段的两个端点，拖动鼠标到合适位置点按一下确定，尺寸标注就出现了。

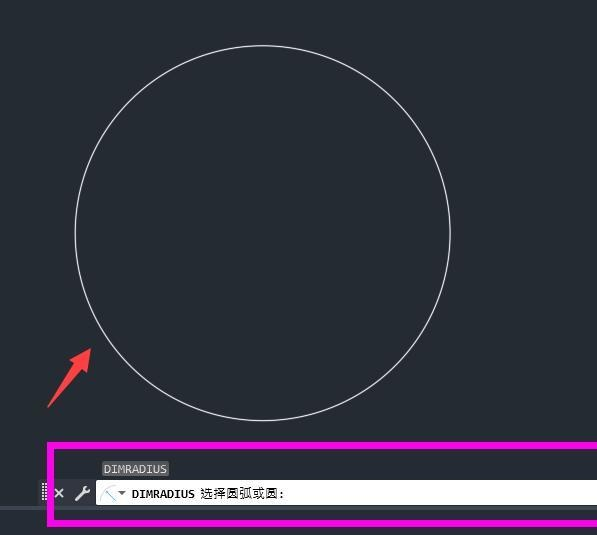

第三步，要标注圆的半径，就选定「半径」工具（命令行提醒 DIMRADIUS），点按圆上任意一点即可。

第四步，要标注圆的直径，换成「直径」工具（命令行提醒 DIMDIAMETER），同样点按圆上的点完成标注。

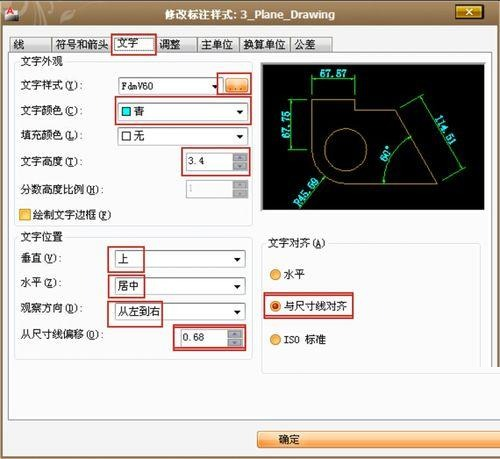

第五步，若标注文字太小看不清，按「D」键启动标注样式管理中心，切换至「文字」标签，把「文字高度」调大若干，确定后标注就清晰了。

这样CAD的尺寸标注就完成了，规范的标注是图纸的基础，大家快去练一练吧！
