松下等离子电视红灯闪8下是什么故障 SS板故障判断与维修方法

松下等离子电视（PDP）具有完善的故障自诊断功能，当机器出现故障无法开机时，面板红灯会以固定的次数闪烁，提示故障所在的电路板。其中红灯闪8下，代表SS板（即X板，位于屏幕右侧的维持电路板）出现故障保护。下面介绍判断思路与两个真实维修案例。

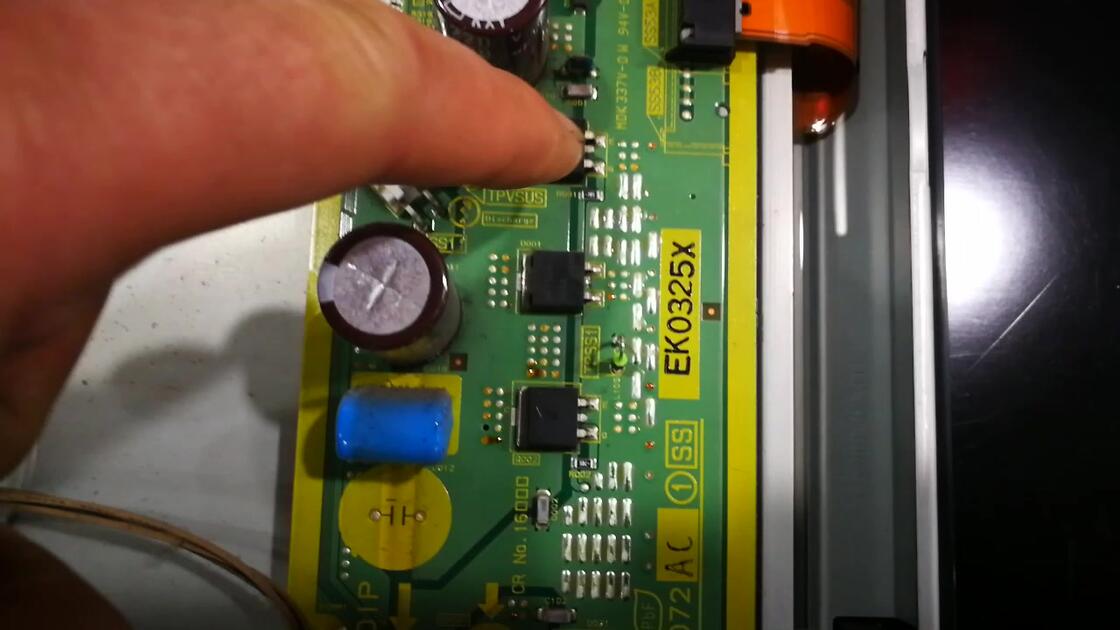

视频来源：哔哩哔哩 UP主「菜瓜冷小云」《松下42寸等离子电视不开机，灯闪四下》（查看原视频），内容仅供维修学习交流。

快速判断是不是SS板问题

最简便的方法是断电后拔掉SS板上的SS33插头再开机。SS33断开等于断开了SS板的负载，让SS板不参加工作，此时如果不再保护、能够开机，说明故障就在SS板；如果仍然红灯闪8下保护，则问题在A板或P板，需要单独检测P板输出电压。

维修案例一：TH-P50S10C不开机灯闪8下

按维修手册，灯闪8下为SS板故障保护。用万用表测量SS板上的大功率管，未发现击穿短路；由于开机迅速保护，对VSUS、VE等主电压做瞬间测量也未发现明显异常。为进一步确认，断开D16255（D5S8）保护管后瞬间开机，发现电阻R16155冒烟。该电阻是IC16151的供电限流电阻，冒烟说明电流过大，判断IC16151损坏。更换IC16151并一并换掉R16155后，将SS板装回机器，保护不再出现，电视机工作正常。

维修案例二：TH-P42S25C红灯闪8下

该机拔下SS11插座后开机红灯不再闪烁，绿灯正常，说明A板与C2板基本正常，故障范围缩小到SS板、屏幕及屏幕与FPC连接部分。测量发现D16280（D280）正极电压为5.7V，正常应为低电平0.2V，正是这个高电平送到A板造成自动关机红灯闪8次。继续测量C2板IC17202第20脚，供电仅0.5V，对地阻值只有约130欧姆，拔下SS33后阻值依然很低，判断IC17202损坏。更换IC17202后开机恢复正常。

闪烁次数速查参考

灯闪1下多为A板电压或数据交换故障；2下为P板到D板15V供电问题；6下、7下指向SC板（Y板）电路；8下即SS板故障；10下一般为P板检测电路或15V、STB5V短路无输出。不同机型以随机维修手册为准。

等离子屏幕结构脆弱，内部驱动电压很高，拆机与检测必须由专业人员操作，请勿自行拆修。
