TCL D49A561U电源板故障维修 不定时三无故障检修实例分享

TCL D49A561U液晶电视采用RT95机芯，电源板型号为08-PL461E4-PW200AA。这款电源板有一个比较典型的通病：不定时三无，即无图像、无声音、无光栅，有时刚开机正常，看一会儿突然关机，有时反复通电压几次才能开机。下面分享一个完整的检修实例，供维修同行参考。

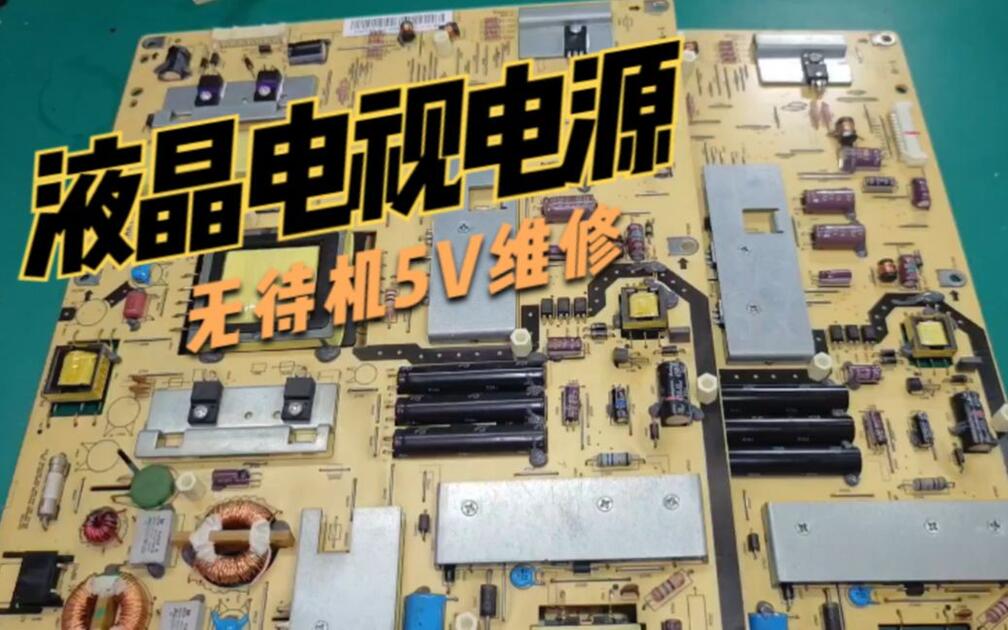

视频来源：哔哩哔哩 UP主「朝锋家电维修」《液晶电视没电源通病，5V待机电源损坏，换几个元件立马修复》（查看原视频），内容仅供维修学习交流。

故障现象与检修过程

送修时用户反映机器不定时三无。通电试机，待机3.3V正常，强制开机后12V、56V也正常。为了逼出故障，用热风枪对电源板加热老化，加热几分钟输入电压依然正常，就在怀疑误判时，放在一旁老化的板子突然没有了电压输出。再次通电，3.3V恢复正常，但不到一分钟又消失。测量待机芯片FSL206的供电9V正常，说明故障在保护环节。断电后在路测量，先怀疑D213不良引起待机芯片保护，拆掉后故障依旧；再怀疑D203，拆掉后通电3.3V输出正常。用万用表1K档测量D203反向阻值仅200K，明显不正常，用一只4.7V稳压管代换D203后，长时间试机再无出现问题，故障排除。

故障分析

D203是待机供电支路上的稳压管，反向漏电增大后，待机芯片FSL206误判为异常并进入保护状态，切断输出。由于漏电程度随温度变化，就表现为时好时坏的不定时三无。这类软故障靠测量输入电压很难发现，必须结合老化与在路阻值测量才能定位。

电源板通用排查方法

遇到三无类故障，可以按以下步骤操作：第一步测待机5V是否正常；第二步短接PS-ON引脚强制开机，测12V、56V等主输出是否建立且稳定；第三步检查初级300V滤波电容与次级输出电容有无鼓包；第四步检查启动电阻、取样电阻是否开路或变值；第五步检查待机芯片、稳压管等关键元件。更换元件时务必使用同规格型号，焊接后先老化试机再交付。

电源板带有高压，断电后大电容仍存有电荷，维修前必须放电并做好绝缘防护，没有经验的用户请勿自行拆修。
